石油化工厂蓝牙+UWB+GPS/北斗RTK人员定位系统解决方案

发布日期:2023-06-20 14:37:50  浏览次数:

石油化工厂是高危工业场所,由于生产工艺复杂,一旦出现不规范操作,很容易引发安全事故。为了对人员的不规范行为进行管控以及确保作业人员的人身安全,石油化工厂需要采取各种措施,部署人员定位系统就是其中一项重要的措施。人员定位系统方案有很多,不同方案的特点和优势不一样。为了帮助石油化工厂实现室内外一体化高精度定位,新锐科创推出蓝牙+UWB+GPS/北斗RTK人员定位系统解决方案


方案概述

新锐科创根据石油化工厂的生产环境以及厂区特性,基于自主研发的融合定位技术,将蓝牙、UWB、GPS/北斗RTK技术进行有机融合,为石油化工企业建设适用于室内外一体化定位的蓝牙+UWB+RTK人员定位系统。室内利用蓝牙+UWB进行定位,室外利用GPS/北斗RTK进行定位。该系统具有功耗低、维护简单、灵敏度高、覆盖范围广、安全稳定、成本可控、精度高等特点,能够实现实时定位追踪、历史轨迹查询、电子围栏、智能预警、一键报警求救、监控视频联动、统计分析等功能。

技术原理

蓝牙+UWB+GPS/北斗RTK人员定位系统拓扑图如下:



定位原理

室内定位:室内定位分蓝牙和UWB两部分。在蓝牙定位部分,定位卡通过扫描蓝牙信标发射的蓝牙广播信号获取蓝牙信标的隐蔽设备信息、MAC地址及蓝牙信号的RSSI值,定位卡整合蓝牙信标的信息后,通过4G网络将卡片信息及整合后的蓝牙信标信息上传到服务器;在UWB定位部分,定位卡与UWB信标进行双向测距,卡片解算出位置并通过4G网络将位置信息上传到服务器。

室外定位:定位卡和RTK差分基站均接收并观测卫星数据,RTK差分基站通过自身已知坐标和观测到的卫星数据在本地解算出差分信息,并通过4G网络将差分信息上传到差分服务器,差分服务器实时刷新最新的差分信息;定位卡通过4G网络连接差分服务器,获取最新的差分信息,并利用差分信息和自己观测到的卫星数据,在本地解算出自身精确位置信息后,再通过4G网络将位置信息上传到服务器,更新卡片位置信息。

定位设备

1、信标

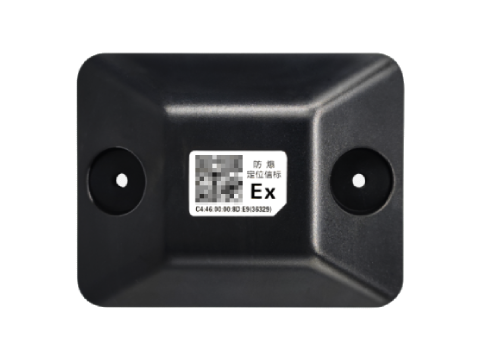

蓝牙信标

防爆低功耗蓝牙定位信标,参数可配置。

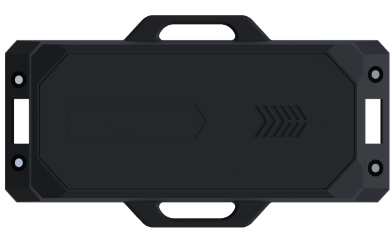

UWB信标

内置全向天线且支持太阳能充电的UWB信标。

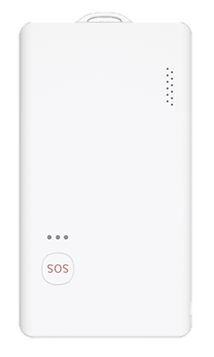

2、融合定位卡

防爆融合定位卡,支持蓝牙+UWB+GPS/北斗RTK定位,可在人脸识别发卡机上充电管理。

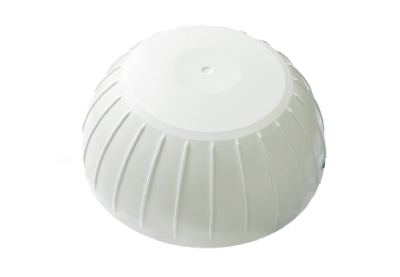

3、RTK差分基站

防爆RTK差分基站,支持双工通信、本地解算。

系统功能

1、基本信息管理

可对人员的基本信息进行管理,包括:姓名、年龄、单位名称、工种、培训情况等。

2、实时定位追踪

实时定位人员位置,可指定人员进行轨迹追踪。

3、历史轨迹查询

系统自动保存近一年的人员轨迹信息,可一键查询人员历史移动轨迹。

4、风险分区

可根据安全风险等级对所在区域进行风险分区。

5、热力图

可通过查看人员实时位置分布热力图,快速了解当前区域人群聚集程度。

6、电子围栏

可在定位区域自定义绘制电子围栏,围栏生效范围、生效时间、限定人数均可设置。

7、智能预警

出现异常行为系统自动报警,比如:超员、缺员、脱岗、串岗、越界、滞留、 静止等异常行为。

8、SOS一键报警

当人员遇到危险的时候,可通过定位终端上的SOS按键一键报警求救。

9、视频监控联动

可与主流的视频监控系统对接,在实时定位跟踪和历史轨迹查询的时候,可联动视频监控系统一键获取现场画面。

10、应急撤离统计

可在电子地图上标注应急集合点,进行消防演习或者发生突发事件时,能够第一时间统计撤离的人数。

11、数据统计分析

全面展示各区域人员分布及报警信息,各类信息以表格、热力图形式展现。

12、标准化接口

预留标准化接口,可与第三方系统进行对接。

13、功能拓展

可拓展智能巡检、电子作业票、智能二道门系统。

方案优势

室内:

蓝牙/UWB定位可基于场景及预算灵活分配;

支持全程无线部署,施工更便捷,维护更简单。

室外:

双频高精度定位,位置更准确。

石油化工厂部署人员定位系统意义重大,人员定位系统不仅能够提供实时人员位置信息以及历史轨迹信息,在紧急情况下,系统还可以迅速确定人员的精确位置,帮助救援人员及时开展应急救援工作。此外,人员定位系统还可以优化工作流程,提高生产效率。通过监控员工的位置和活动区域,管理人员可以更好地了解员工的工作负荷和效率,以便做出必要的调整和优化。

总之,在石油化工厂中部署人员定位系统,不仅可以有效保障员工的人身安全,还能提高工作质量和生产效率,对于推动工业升级和可持续发展具有积极的作用。

新锐科创是专业的室内外高精度人员定位系统厂家及服务商,致力于为各行各业的合作伙伴提供优质的人员定位产品及人员定位整体解决方案。咨询电话:18162781046(可加微信)
